ものづくりの基本となる「木材」「金属」「プラスチック」の特徴や性質、製図のルール、そして工具の正しい使い方について整理します。特に工具の使い方は、テストで図入りの問題として非常に出題されやすいので、イラストと一緒に確実に覚えましょう！

1. 木材の特徴と分類

木材は、切り出し方や木の成長過程によって性質が異なります。テスト頻出ワードが満載のセクションです。

① まさ目材と板目材

丸太からの切り出し方によって、木目の見え方や変形のしやすさが変わります。

• まさ目材（まさめざい）：年輪に対してほぼ直角に切り出した板。年輪が平行な縞模様に見え、乾燥したときの変形（反りや収縮）が少ないのが特徴です。
• 板目材（いためざい）：年輪の接線方向に切り出した板。木目がタケノコのような山形模様になり、乾燥すると木表（樹皮に近い側）の方向に反る性質があります。

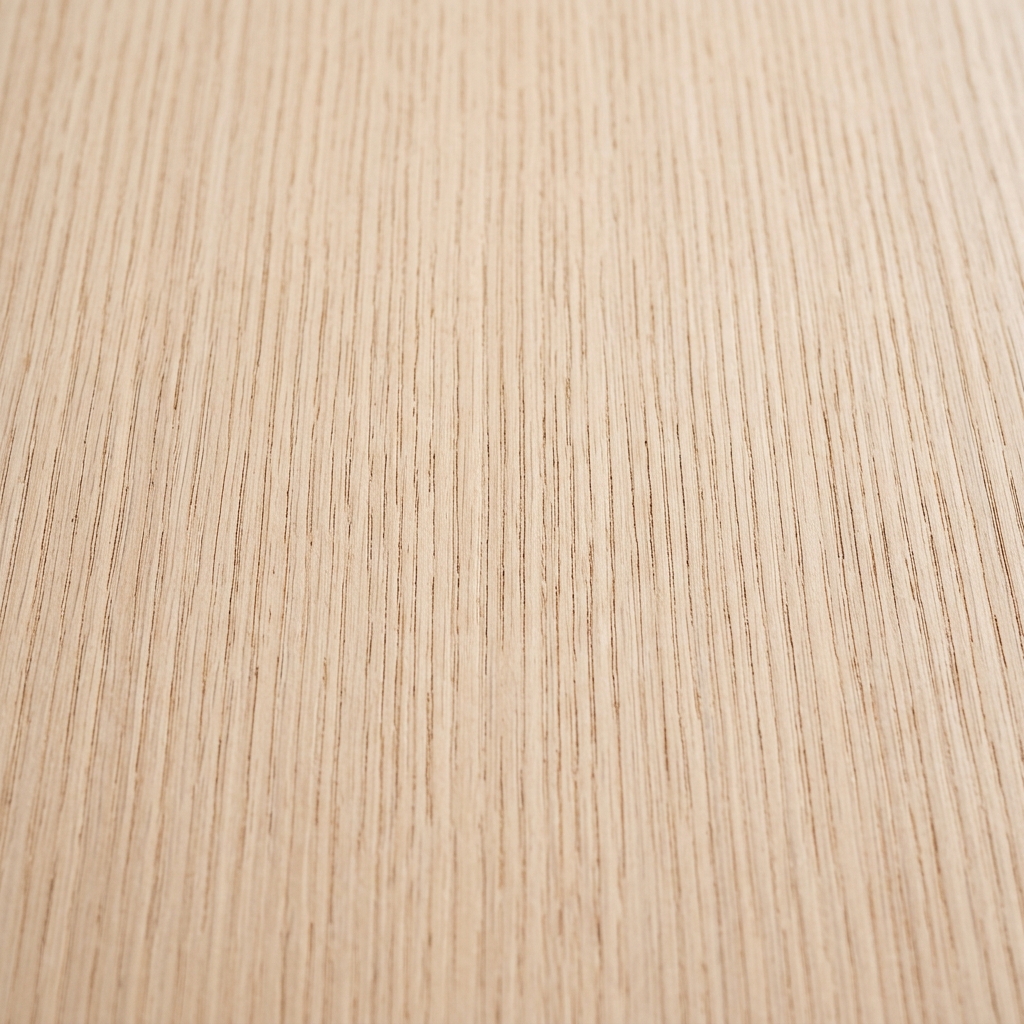

平行な木目が美しい「まさ目材」

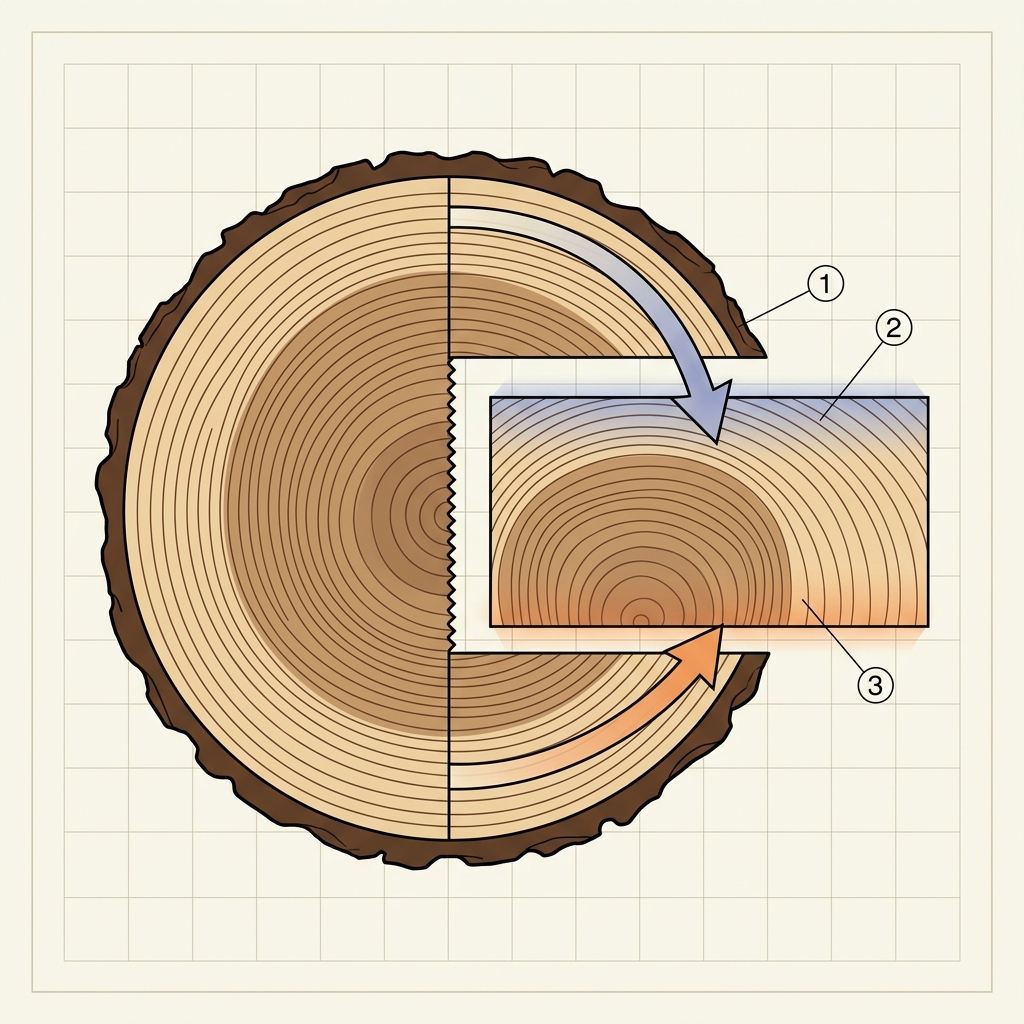

乾燥すると木表側に反る「板目材」

② 針葉樹と広葉樹

• 針葉樹（しんようじゅ）：スギやヒノキなど。軽くて柔らかく、加工しやすいため建築材などに使われます。
• 広葉樹（こうようじゅ）：ケヤキやナラなど。重くて硬く、傷つきにくいため主に家具などに利用されます。

硬くて丈夫な広葉樹材

③ 年輪と木の部位

• 心材（しんざい）：幹の中心に近い、色の濃い部分。成長が止まっており、硬くて虫がつきにくく、変形しにくい。
• 辺材（へんざい）：樹皮に近い、色の薄い部分。水分や養分を通すため柔らかく、水分を含みやすい。
• 早材（春材）：春から夏にかけて急速に成長した部分。色が薄く、柔らかい。
• 晩材（夏材）：夏から秋にかけてゆっくり成長した部分。年輪の色の濃い部分で、硬くて緻密です。

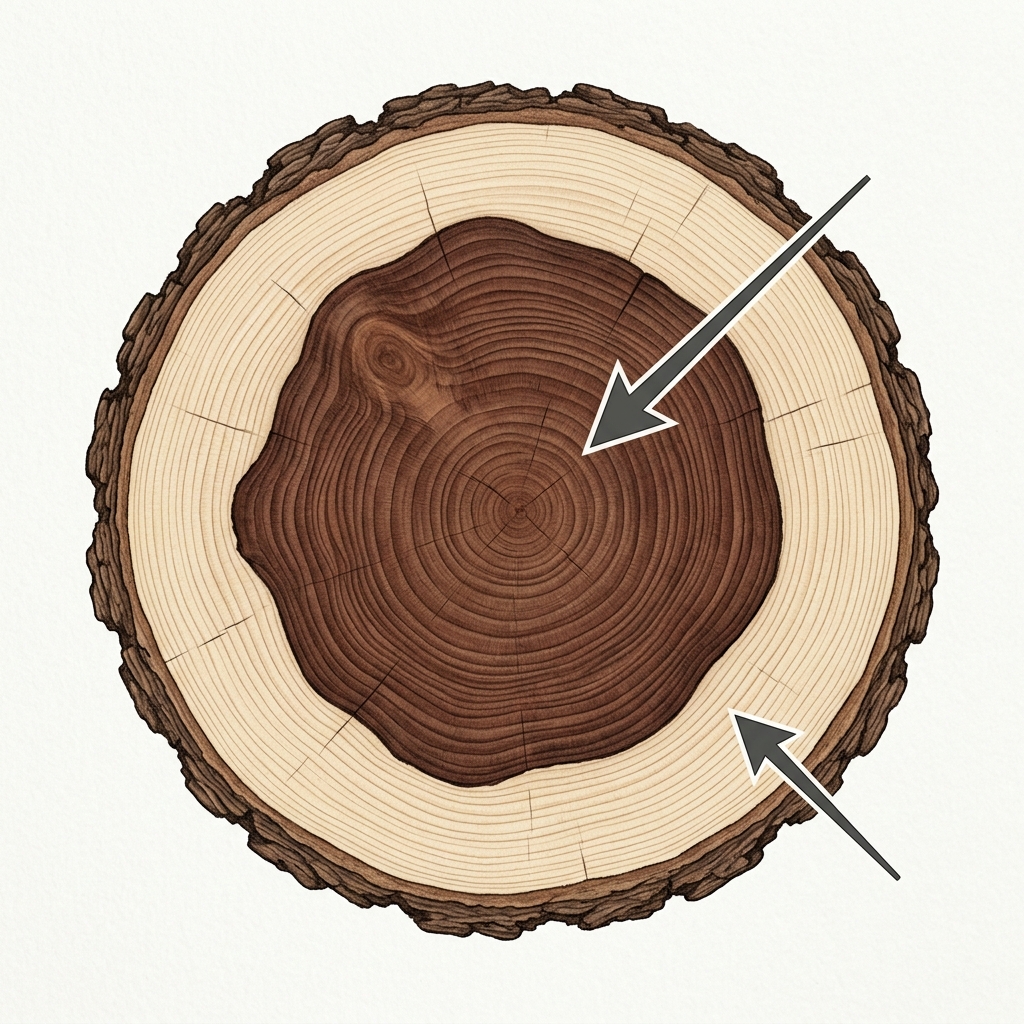

色の濃い「心材」と外側の「辺材」

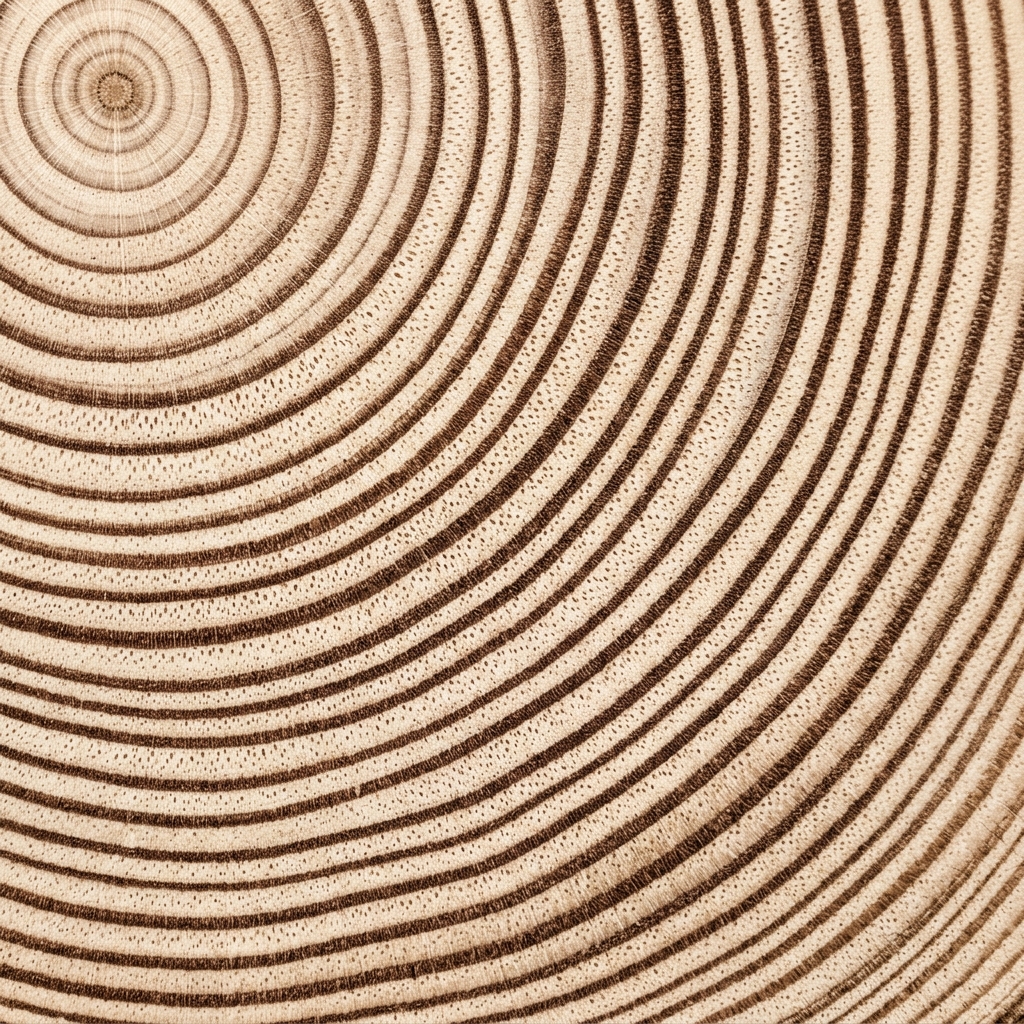

年輪の濃い境界線をなす「晩材」

④ 木質材料（人工木材）

無垢の木材が持つ「乾燥すると変形しやすい」「幅の広い板が取れない」という弱点を克服した人工の材料を木質材料（もくしつざいりょう）といいます。

• 合板（ごうはん）：薄くむいた木製の板（ベニヤ）を、繊維方向が交互に直交するように重ねて接着した板。
• 集成材（しゅうせいざい）：小さな木材を繊維方向にそろえて接着した材料。長さや強さを自由に作れる。
• その他：パーティクルボード（木材チップを接着）、ファイバーボード（木材繊維を接着）など。

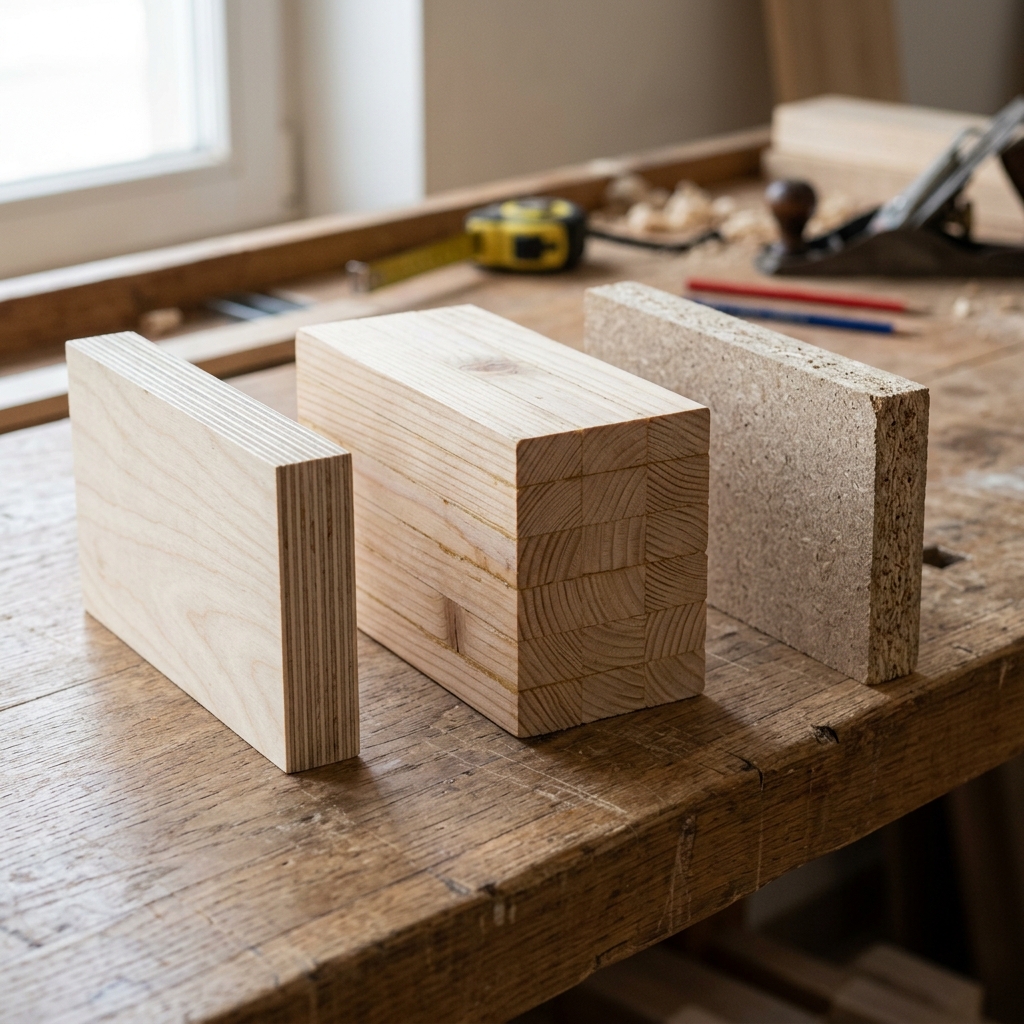

様々な人工木材（合板・集成材等）

2. 金属とプラスチックの性質

① 金属の性質

• 熱や電気を伝えやすい（導電性・熱伝導性）。
• 展性（てんせい）：たたくとうすく広がる性質。
• 延性（えんせい）：引っ張ると細く伸びる性質。
• 合金（ごうきん）：溶かした状態で他の金属などを加え、冷やして固めたもの。強度やさびにくさが向上する（例：ステンレス、真鍮）。

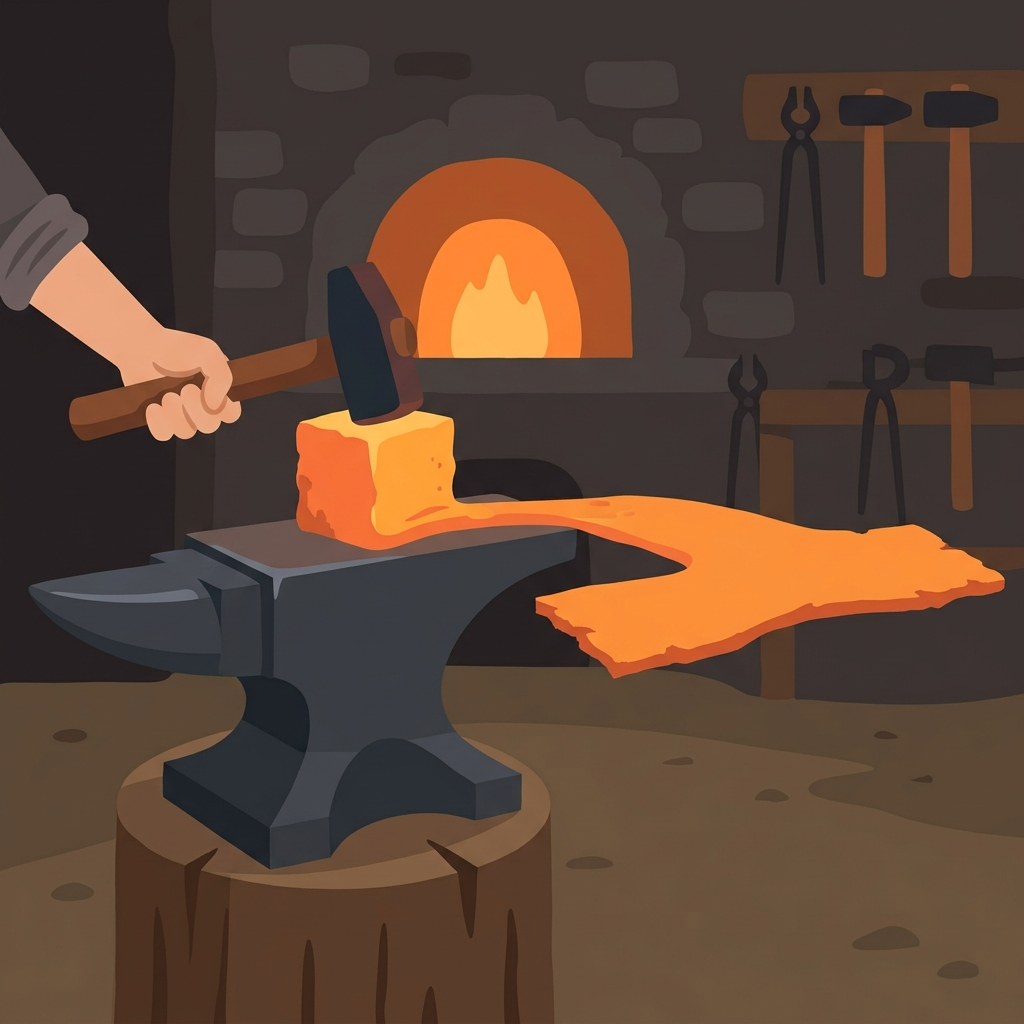

たたくとうすく広がる「展性」

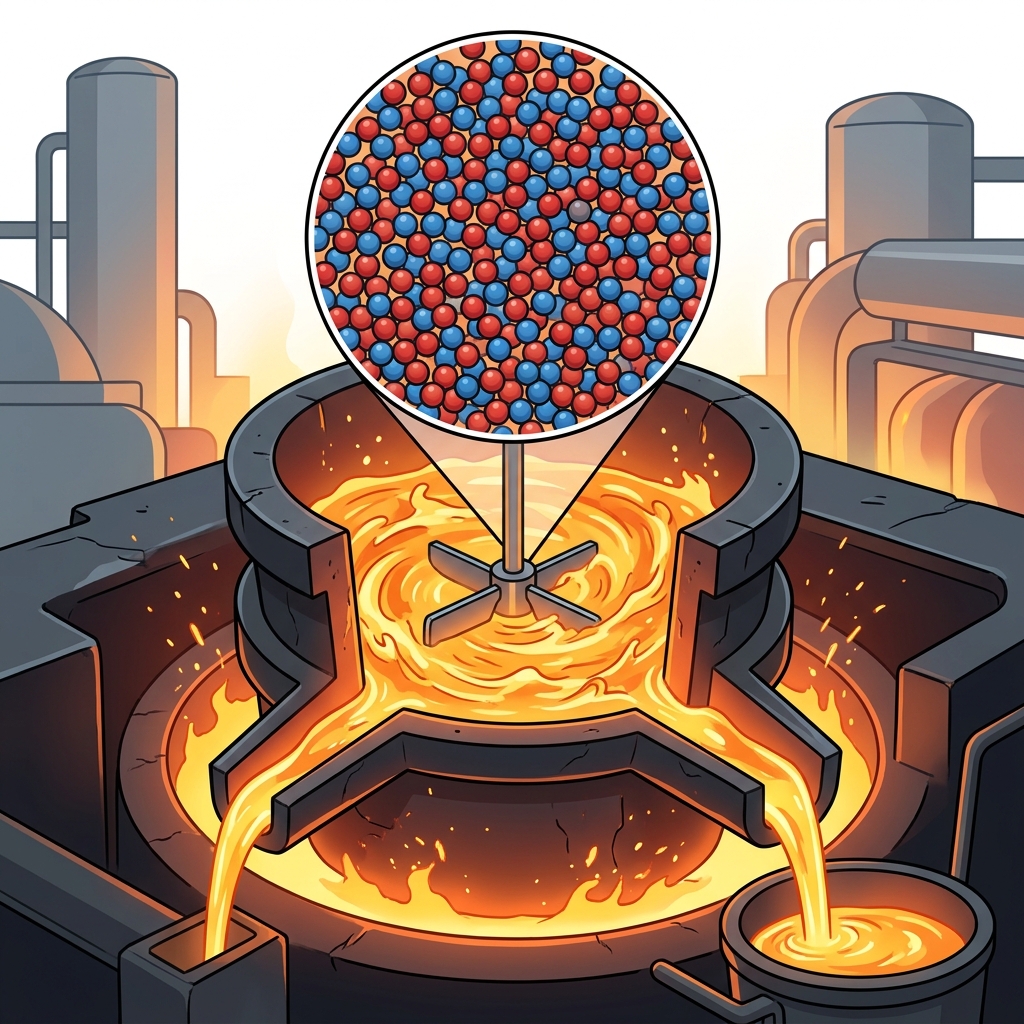

さびにくく強い「合金（スチール缶等）」

② プラスチックの性質

熱に対する変化の違いによって2種類に分類されます。

• 熱可塑性（ねつかそせい）プラスチック：熱を加えると柔らかくなり、冷やすと固まるプラスチック（例：PET、ポリエチレン）。リサイクルしやすい。
• 熱硬化性（ねつこうかせい）プラスチック：熱を加えると硬くなり、再び熱しても柔らかくならないプラスチック（例：メラミン樹脂）。熱や電気に非常に強い。

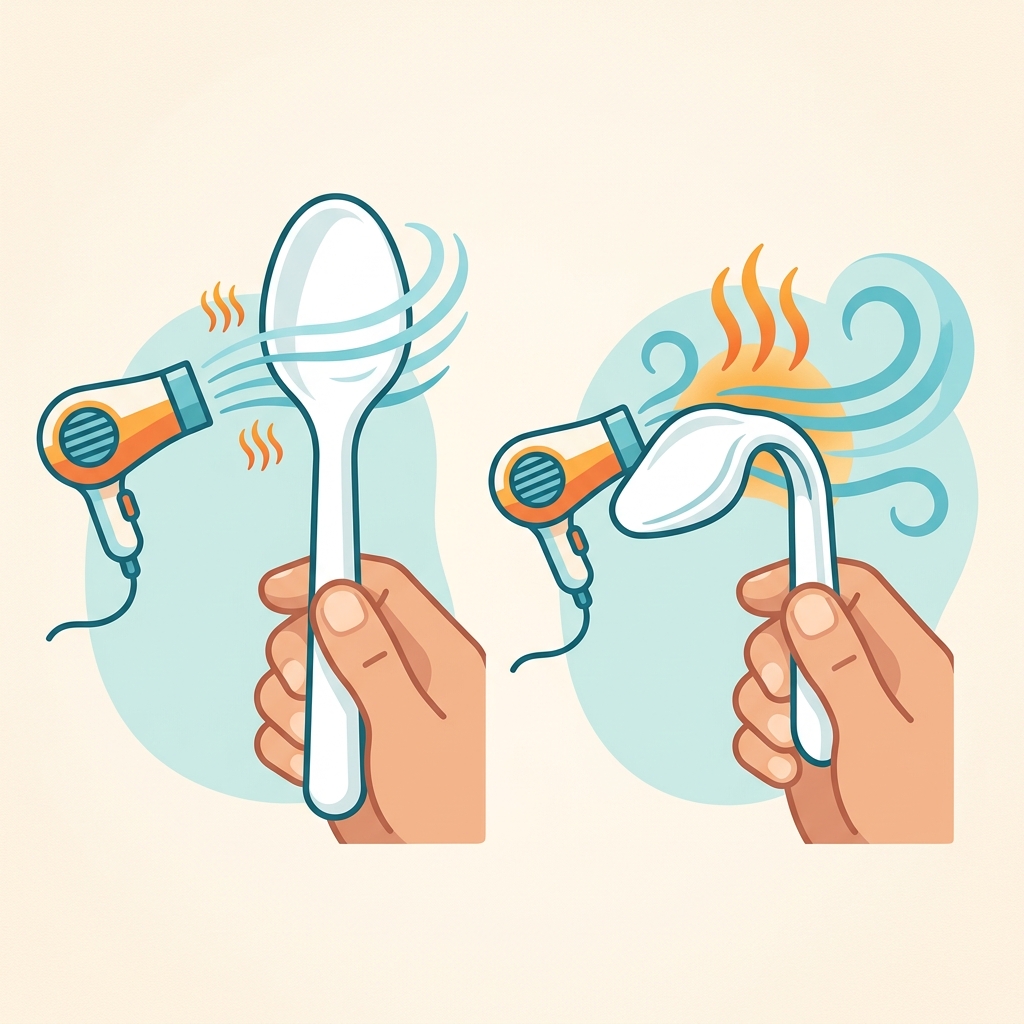

熱を加えると変形できる熱可塑性プラスチック

3. 製図のルールと描き方

図面の描き方や線・記号の意味は記述問題でもよく狙われます。

① 製図法

• 等角図（とうかくず）：斜め上から見た立体図で、幅・高さ・奥行きの3方向の軸で作る角度を等しく（通常30°）描く図法。
• キャビネット図：正面をそのまま描き、奥行きを45°傾けて実寸の半分（1/2）の長さで描く図法。
• 第三角法による正投影図：正面図、平面図、側面図の3つで表す、最も正確な図面。

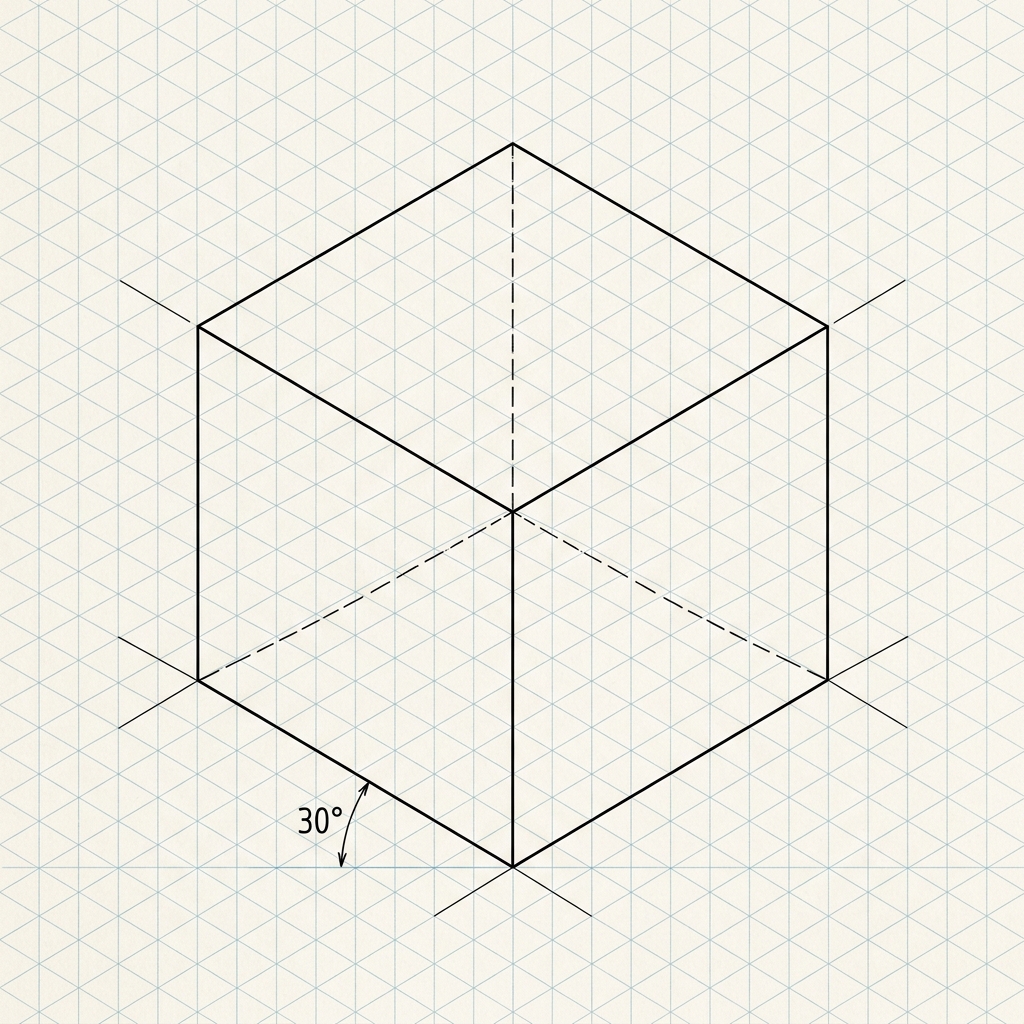

30°の基準線をもとに描く「等角図」

② 図面に使う線と寸法補助記号

• 外形線（がいけいせん）：対象物の見える外形を表す、太い実線。
• かくれ線：陰に隠れて見えない部分を表す、破線（点線）。
• 中心線：対称軸や中心を示す、細い一点鎖線。
• R：半径（Radius）を表す寸法補助記号（例：R5＝半径5mmの円弧）。
• t：板の厚さ（thickness）を表す寸法補助記号（例：t12＝板厚12mm）。

図面の輪郭をはっきり示す「外形線」

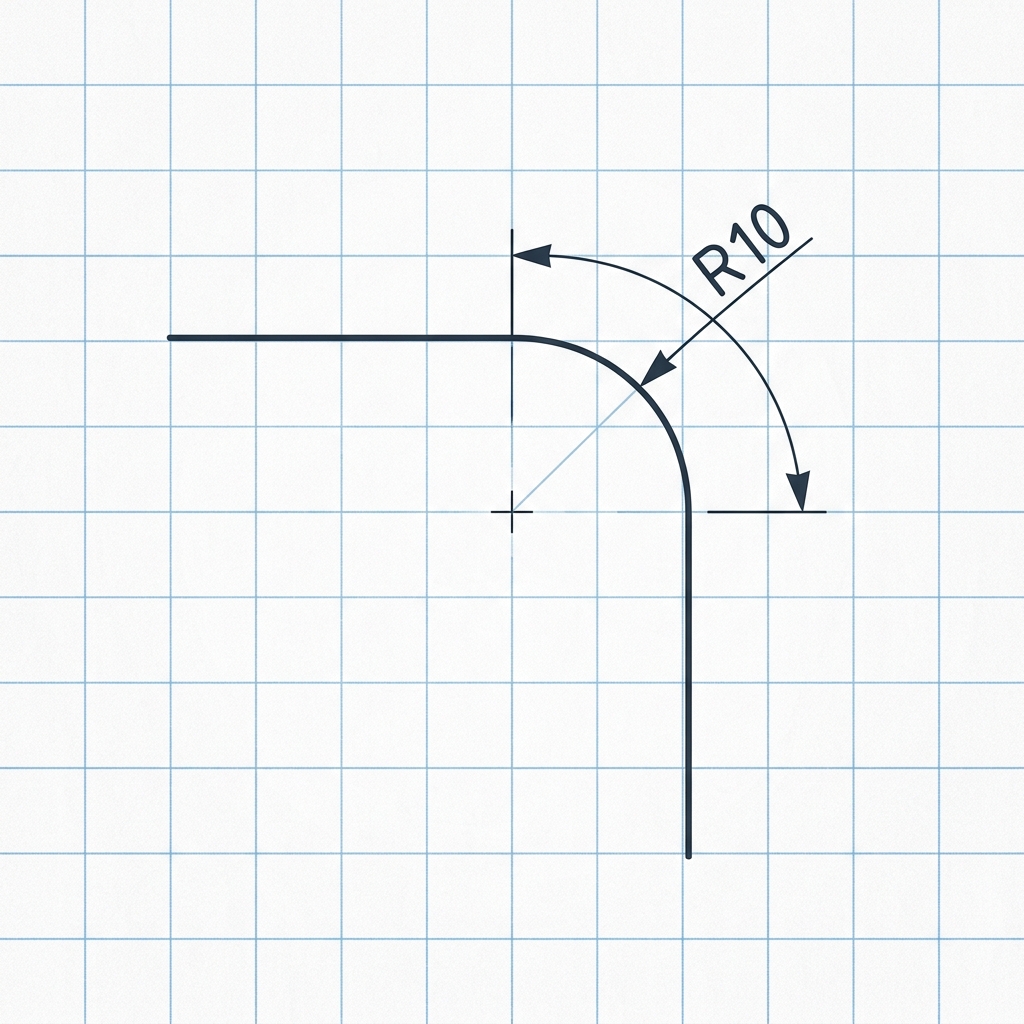

角の半径を示す記号「R」

4. 木工用工具の正しい使い方

ペーパーテストで実技手順として最もよく狙われる工具の操作方法です。

① さしがねによる「けがき」と「切断線」

• 材料から部品を取るために、材料の表面に線を引くことをけがきといいます。
• 直角に線を引くときは、さしがねの内側を材料の基準面に当てて使用します。
• のこぎりの刃の厚み（1mm程度）を考慮し、仕上がり寸法線の数ミリ外側に切断線（切りしろ）を引きます。

さしがねの内側を当てて直角を測る

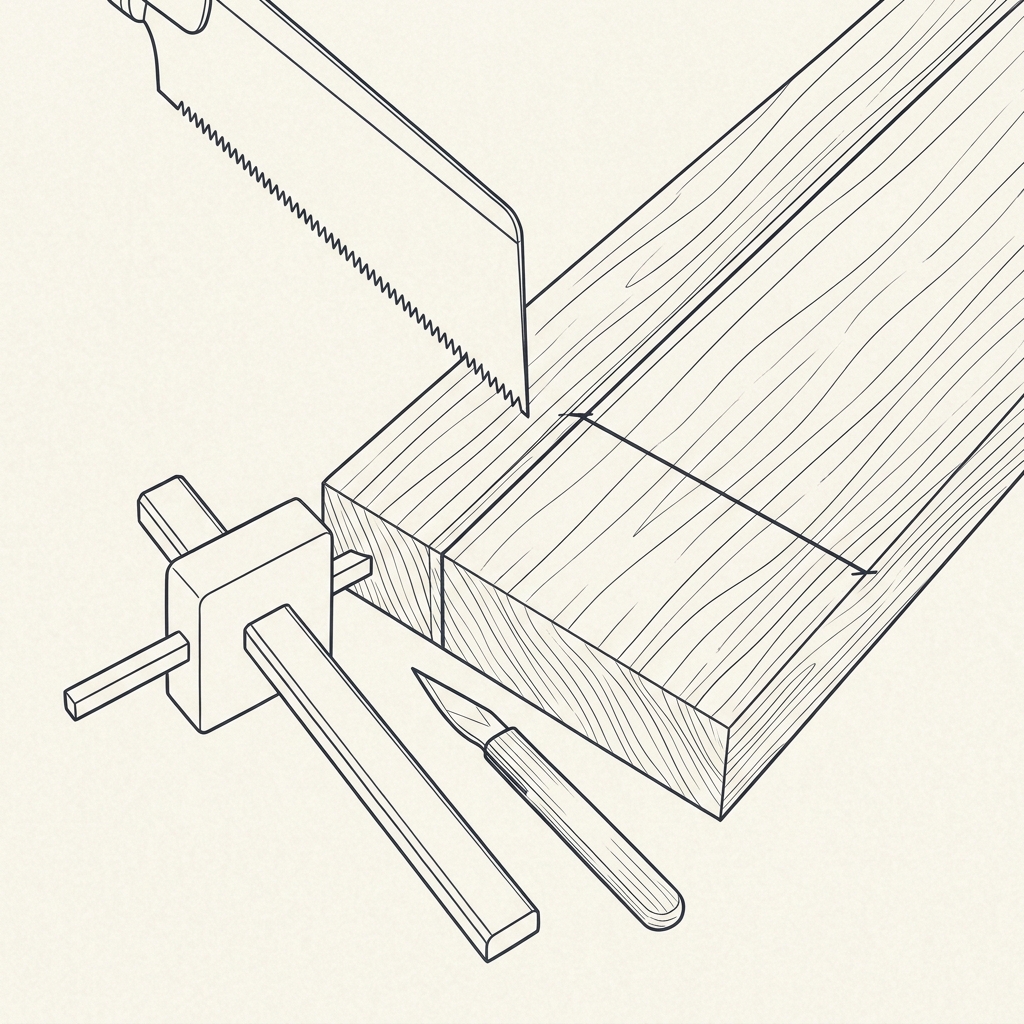

のこぎり刃の厚みを考慮した「切断線」

② のこぎり（両刃のこぎり）

• 縦びき用の刃：木目の方向に沿って切るための刃。刃先が「のみ」のようになっており、繊維を削り取る。
• 横びき用の刃：木目の方向を遮って（直角に）切るための刃。刃先が「小刀」のようになっており、繊維を切断する。
• あさり：のこ刃が左右にふり分けられている構造。切り口の幅をのこ身の厚さより広くし、摩擦を防いで引きやすくする効果があります。
• 切り方：のこぎりは引くときに力を入れます。切り終わりの直前は、端が欠けないように軽く引き、端を他の人に支えてもらうか、左手で支えます。

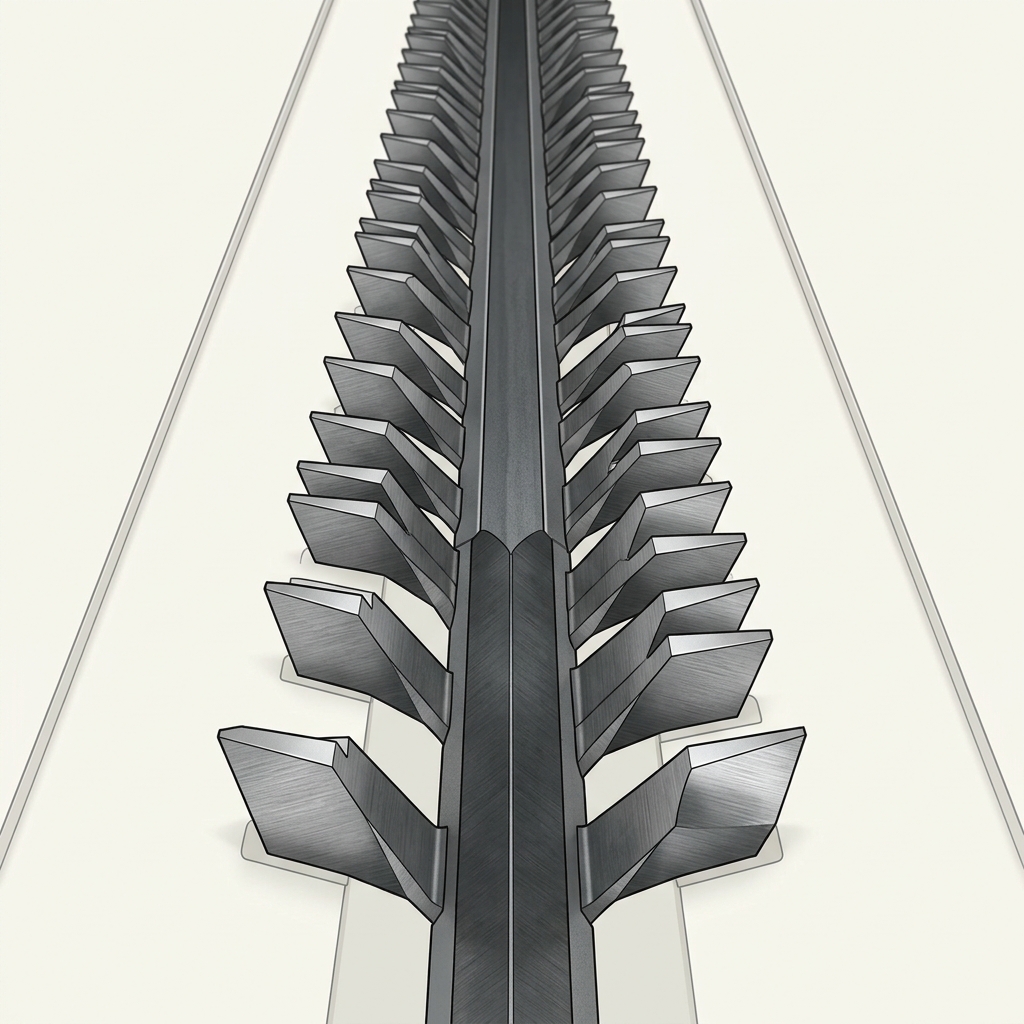

切り口を広げて引っかかりを防ぐ「あさり」

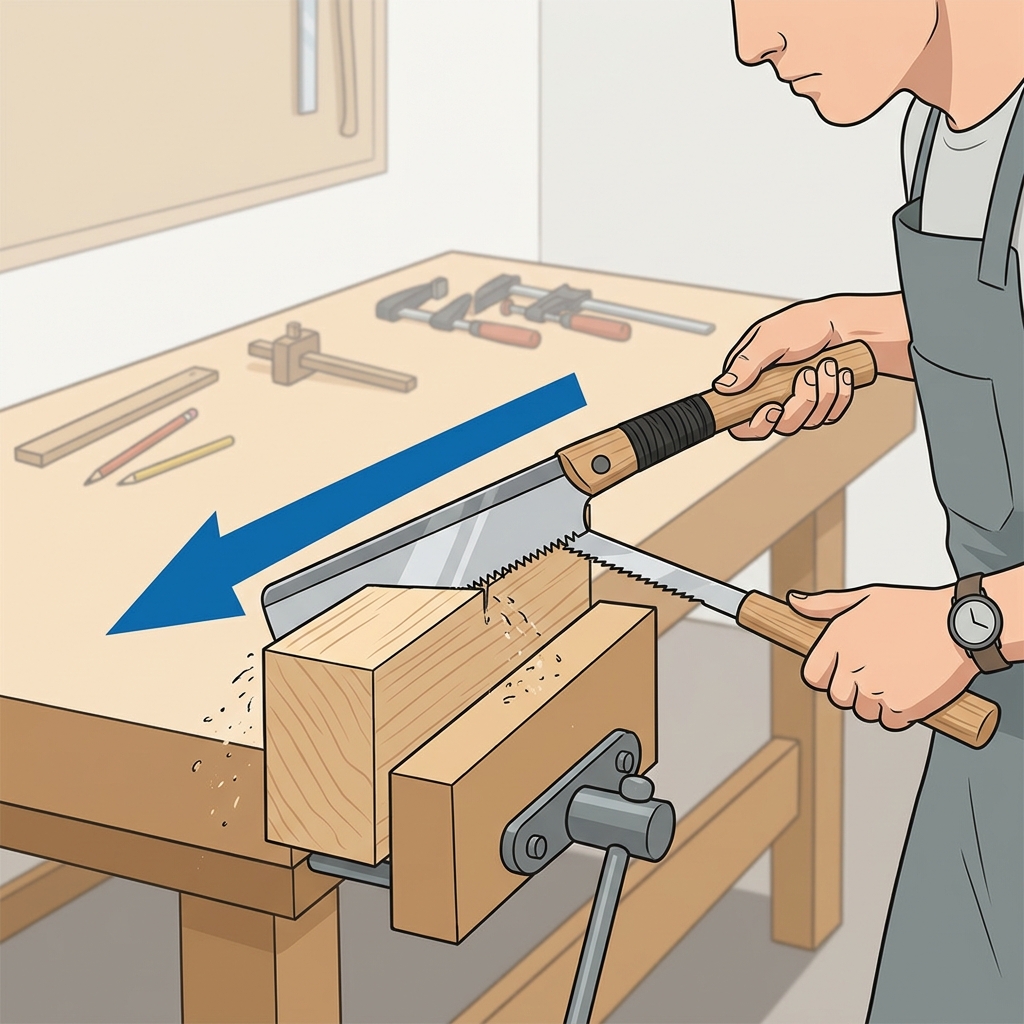

のこぎりは引くときに切れる（引き切り）

③ かんな

• かんな身：削る厚さを調整する刃。
• 調整方法：刃を出すときは、かんな身のかしらをハンマー（げんのう）でたたきます。刃を引っ込める・抜くときは、台じりをたたきます。
• 木口（こぐち）の削り方：年輪の断面である「こぐち」は非常に割れやすいため、端まで一気に削らず、まずは3分の2ほど削り、裏返して残りを削るようにします。

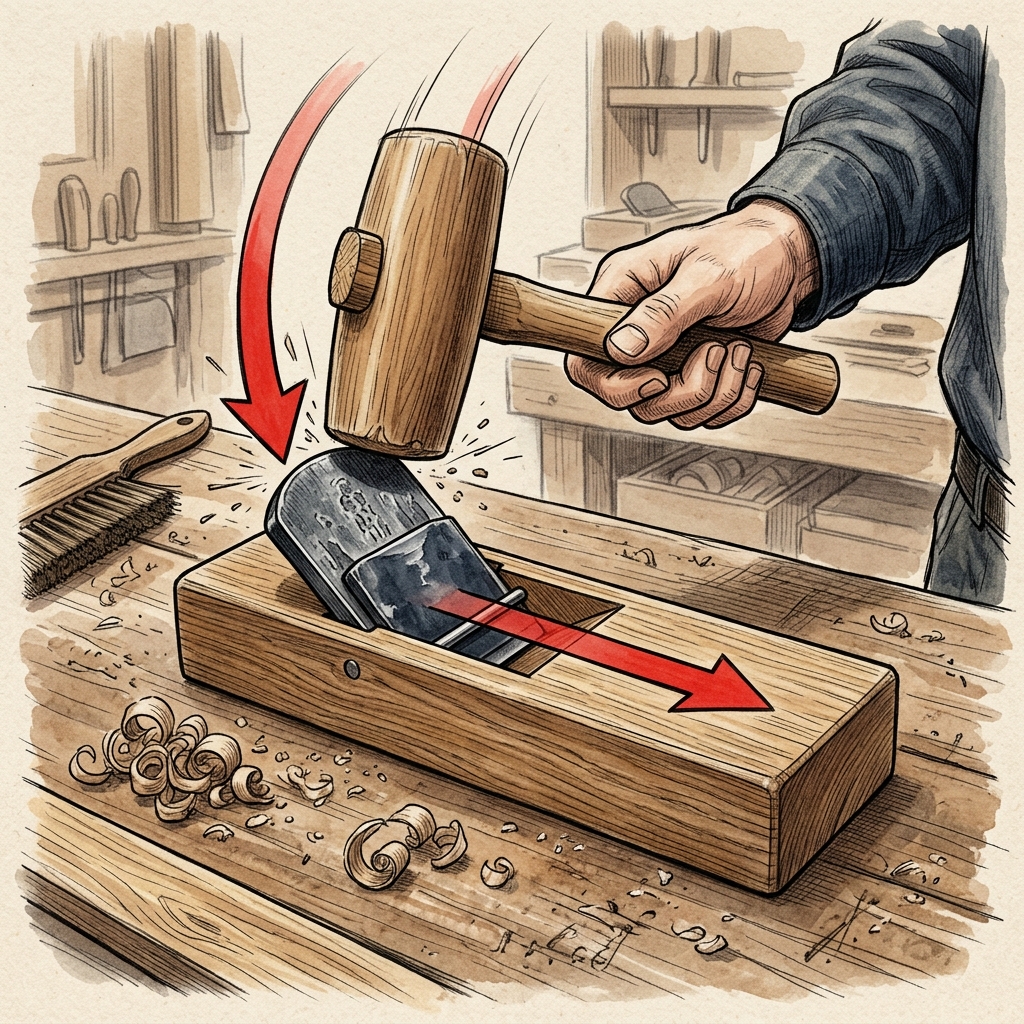

刃を出すときは「かんな身のかしら」をたたく

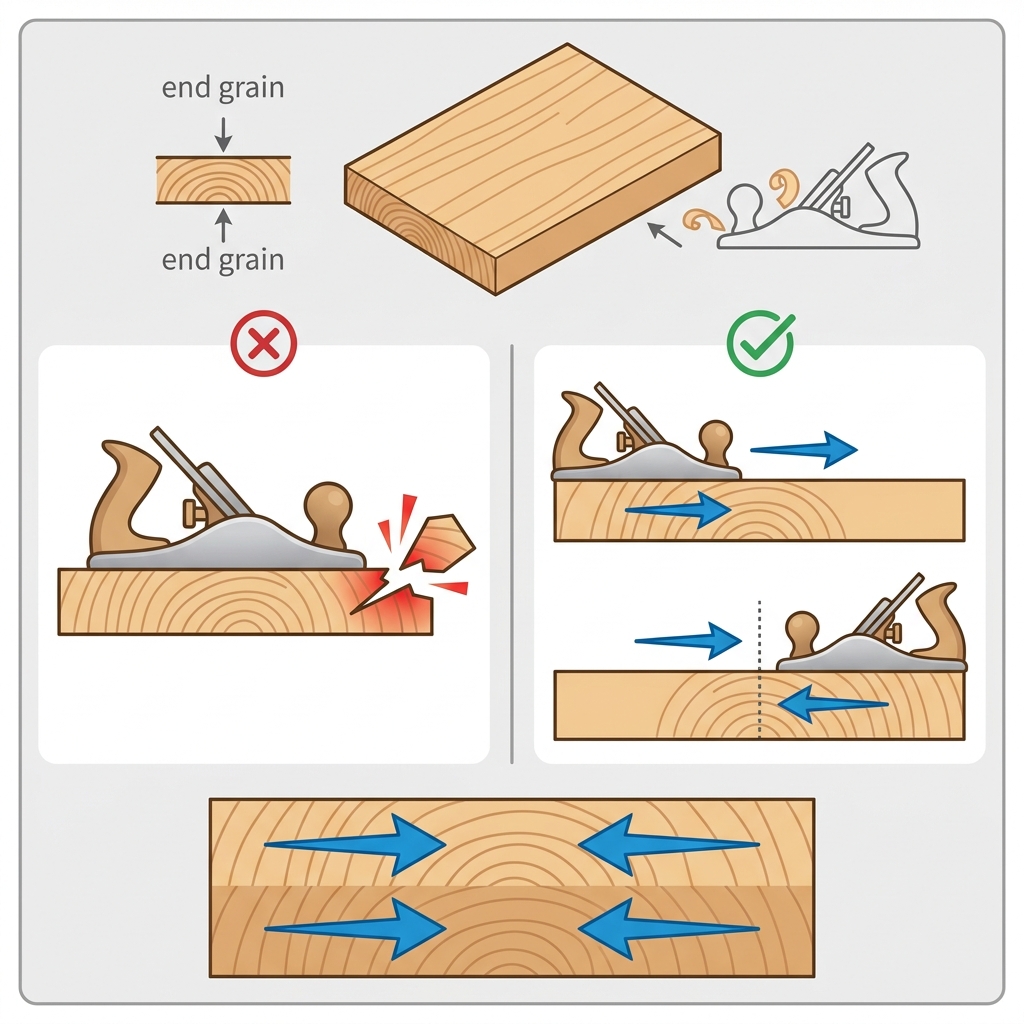

木口は両側から（2/3ずつ）削る

④ 釘（くぎ）打ちとねじ止め

• 釘の長さ：板の横の面（こば）に釘を打つとき、釘の長さは板の厚さの2.5〜3倍のものが適切です。
• 釘の打ち方：打ち始めは平らな面で、最後は板を傷つけないようにげんのうの曲面（凸面）で打ち込みます。釘が曲がったら「くぎ抜き」で抜きます。
• ねじ止め：ドライバーでねじ止めをするときは、ねじ込むほど大きな右回し（時計回り）の力が必要になります。

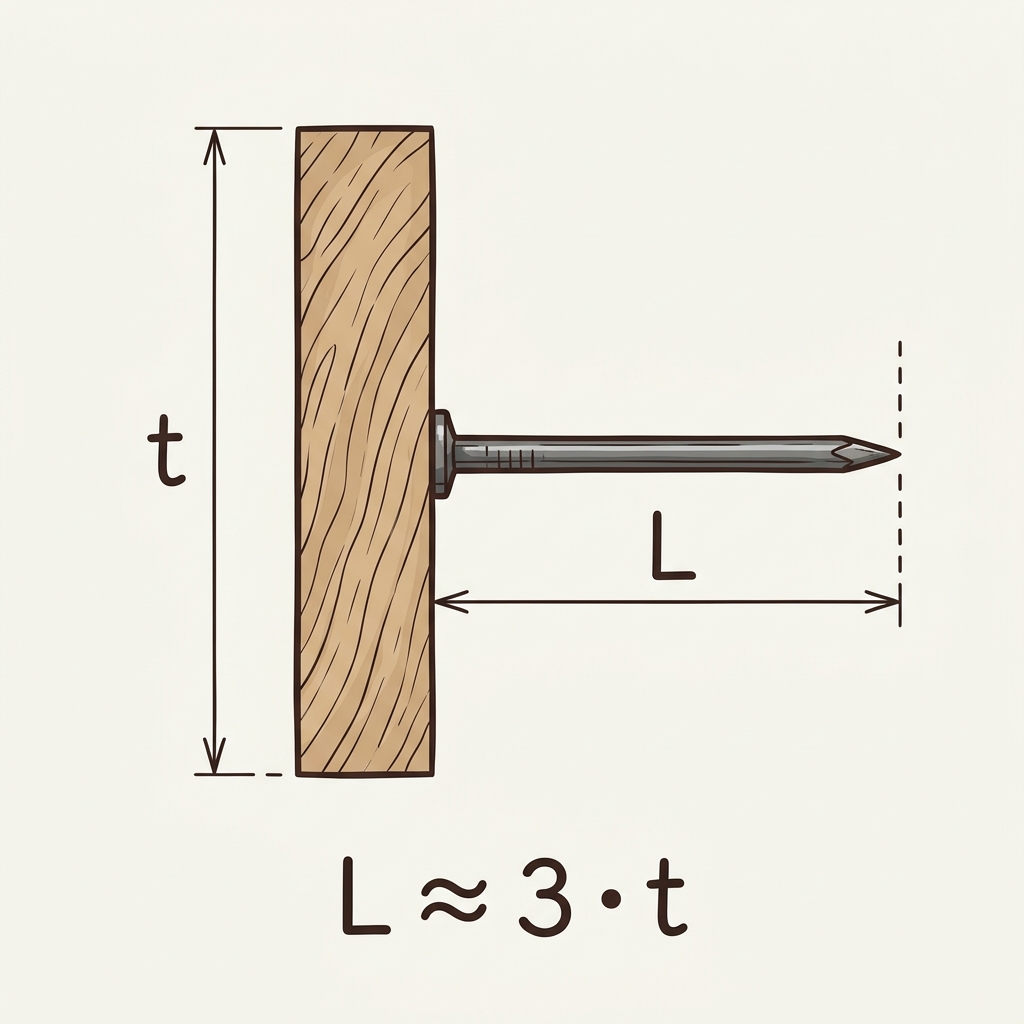

板厚の2.5〜3倍の釘を使用する

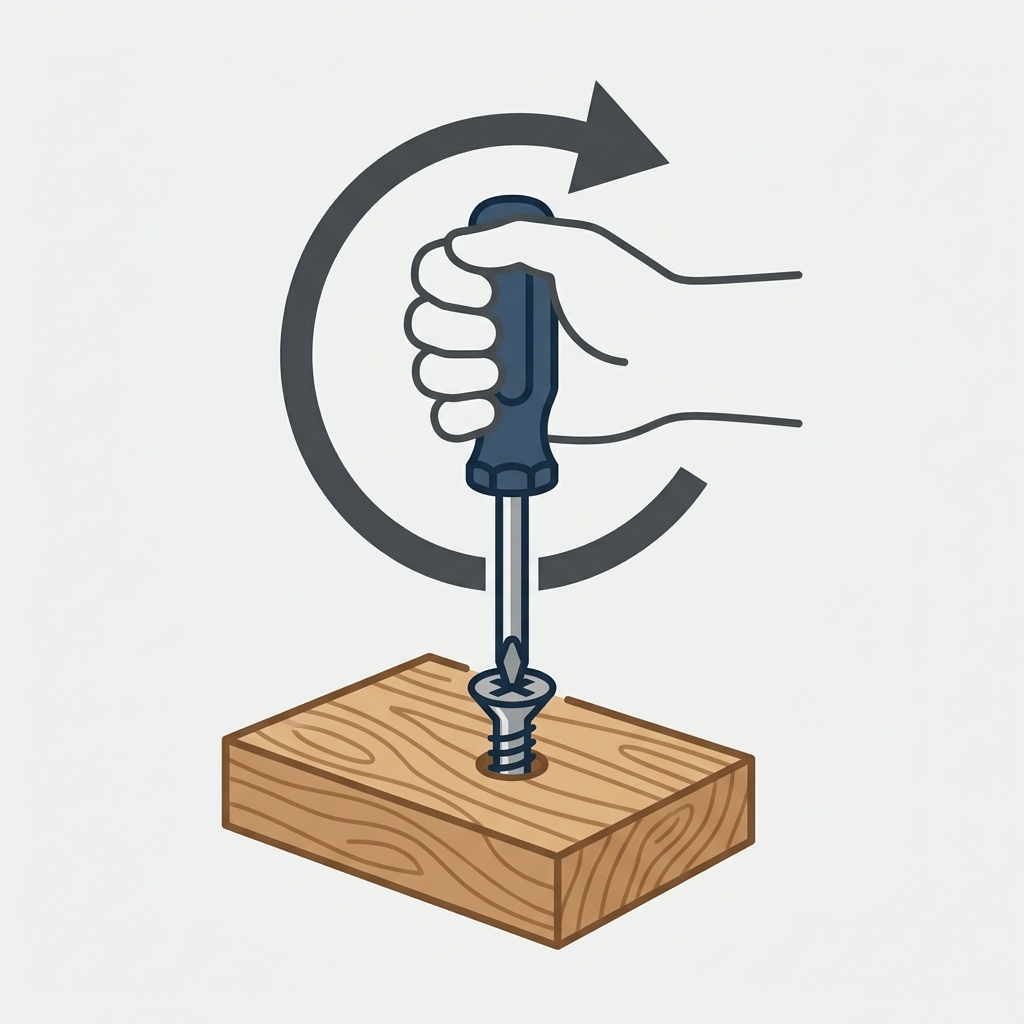

ねじは時計回りに回して締める
